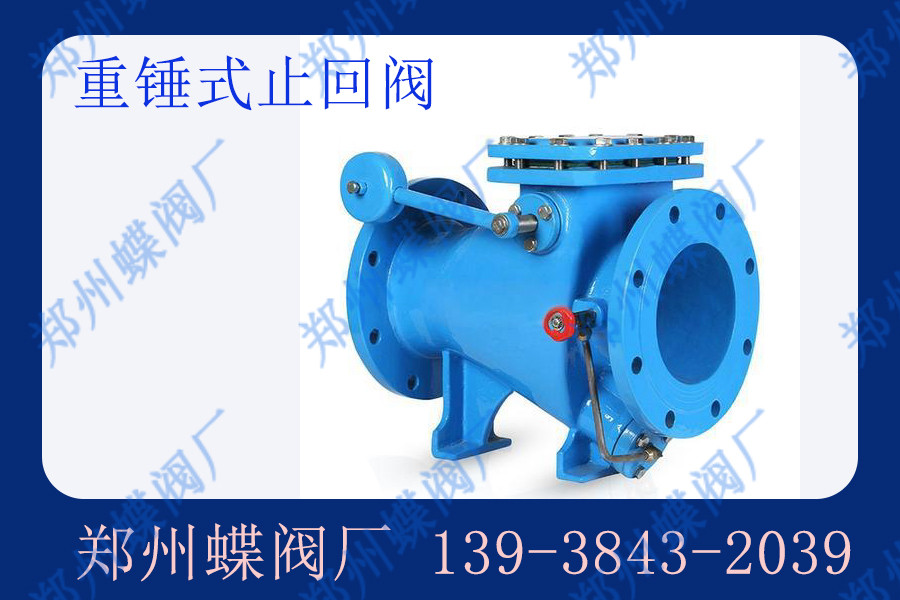

重錘式止回閥的結構核心是利用重錘力矩實現可靠關閥。其主體由閥體、閥瓣、閥軸及重錘連桿機構組成，閥瓣通常采用雙瓣蝶板設計，通過閥軸與外部杠桿連接，而重錘安裝在杠桿一端，提供關閉所需動力。

閥門開啟時，液壓系統或驅動裝置頂起重錘，帶動閥瓣旋轉打開；關閉時，重錘在重力作用下下落，通過杠桿迫使閥瓣迅速閉合。這種結構使閥門具備雙保險特性：既可由控制系統精確操作，也能在故障時依靠重力自動關閉，安全性高。

密封面多采用不銹鋼堆焊硬質合金或橡膠軟密封，閥座與閥瓣接觸緊密，確保雙向密封效果。此外，重錘式止回閥往往采用三偏心或雙偏心結構，減少啟閉過程中的摩擦，延長使用壽命。整體結構緊湊，但承壓部件堅固，能適應較高工作壓力，適用于水、油品等多種介質。
